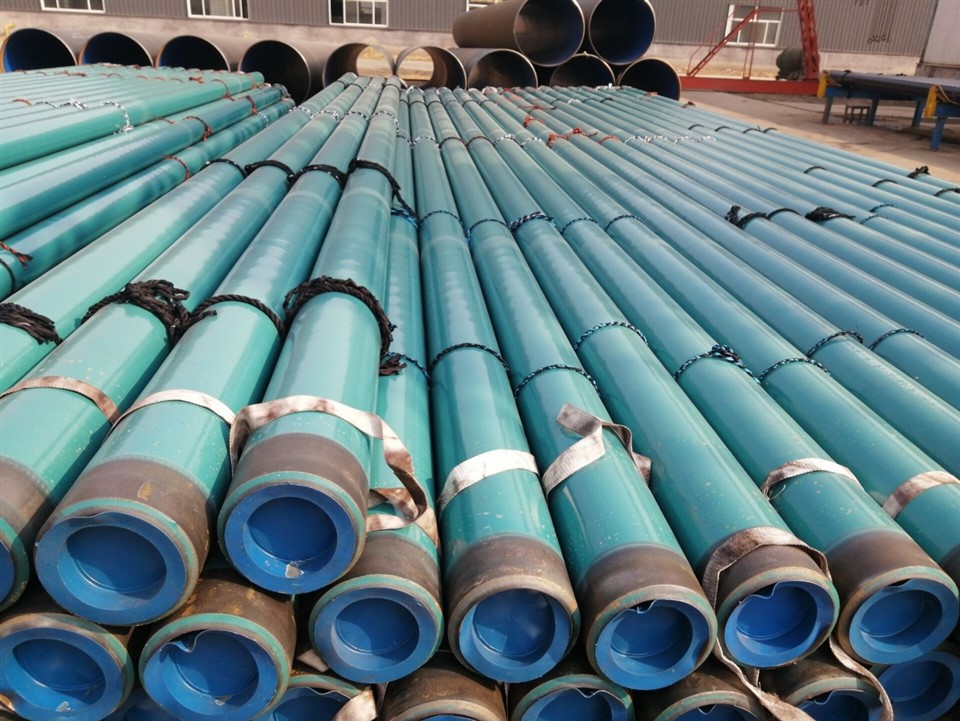

Fusion-bonded epoxy (FBE){0}}katted

on termoreaktiivsed epoksiidikihid

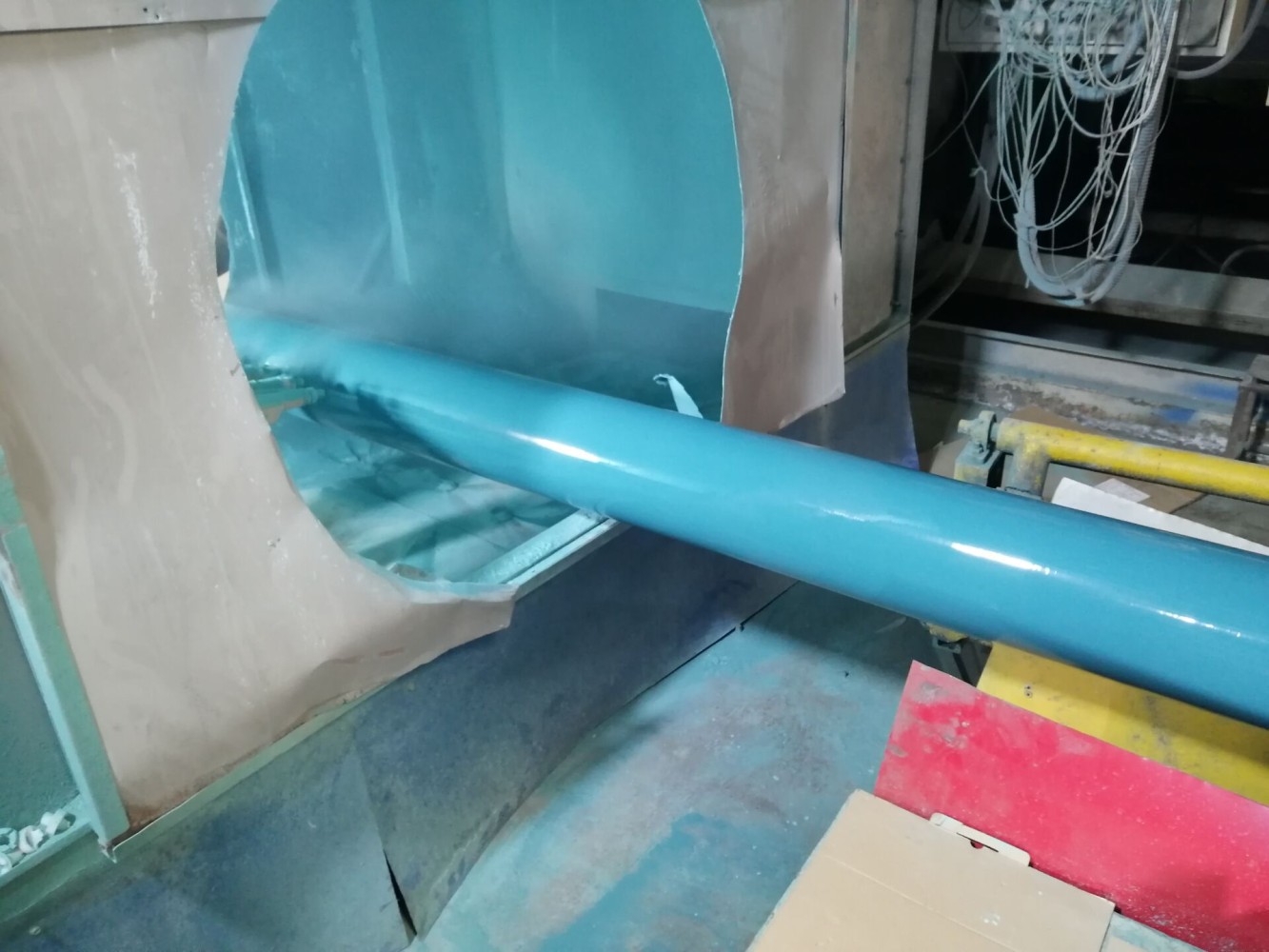

vaiku kantakse terastorudele, kasutades an

elektrostaatiline protsess, mis kaitseb

neid korrosiooni eest. FBE kate

on hästi tuntud oma-korrosioonivastase toime poolest

omadused laial temperatuuril

ulatus. See annab väga hea

liimimine lõhkatud teraspinnaga.

Tootmisvõimalused:

Läbimõõt 100mm kuni 3000mm

Toru pikkus Kuni 14 m

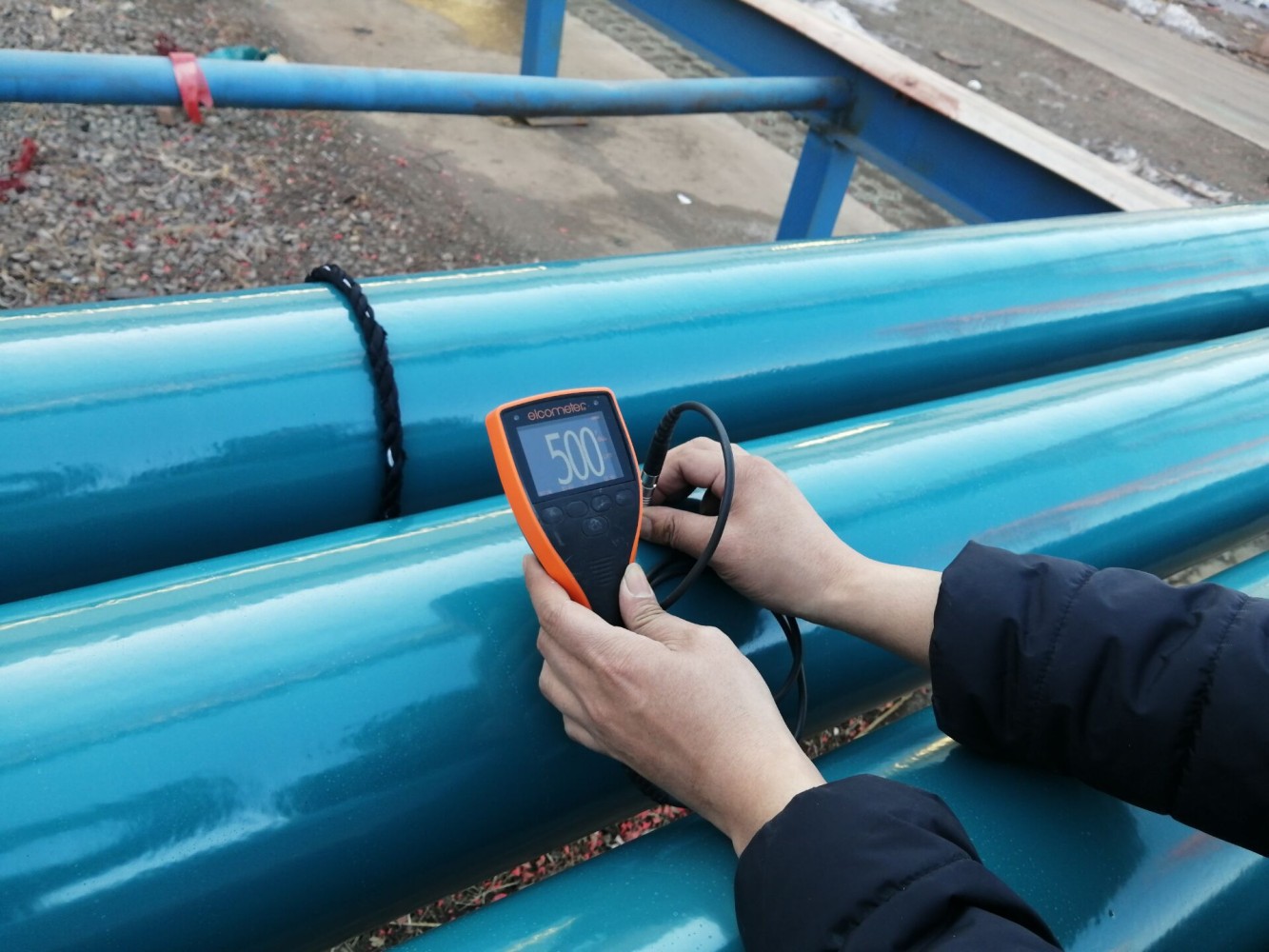

Katte paksus Kuni 750 mikronit

Paigaldatud võimsus 0,5 miljonit ruutmeetrit aastas

* Tüüpilised omadused:

Adhesioonikatse Hinne 1-2

Impact strength > 1.5 J

Paranemise protsent minimaalselt 95 %

CD raadius 3 mm max

Töötemperatuur -20 kraadi kuni +110 kraadi

Tootmisstandardid:

• AWWA C 213

ISO 21809-02

• CSA Z 245.20

• Kliendi spetsifikatsioonid

Rakendused:

• Joogiveetorustikud

• Nafta- ja gaasitorud

• Kemikaalide transporditorustik

• Töötleda veetorustikke

• Reoveetorustikud

Tehniline analüüs: API 5L X52 PSL2 Line Pipe
Mida see tähendab?
API 5L:See on American Petroleum Institute'i välja antud üldine standard. See määrab kindlaks nafta-, gaasi- ja veetööstuse torujuhtmete transpordisüsteemides kasutatavate terastorude tehnilised tarnetingimused. Sellele standardile viitamine tagab ostjatele vastavuse rahvusvaheliselt tunnustatud normidele.

X52 (L360): "X" tähistab API 5L spetsifikatsioonis toru klassi. Arv "52" tähistab terase minimaalset voolavuspiiri, mis on 52 000 psi (või 359 MPa). Meetriliselt nimetatakse seda klassi tavaliselt ka kui L360, kus "L" tähistab "Line pipe" ja "360" tähistab minimaalset voolavuspiiri MPa . See muudab X52 "keskmise{11}}jõuga" tööjõuklassiks, mis sobib ideaalselt mõõduka surve jaoks.

mis parandab märkimisväärselt keevitatavust ja sitkust.

*PSL2 (toote spetsifikatsiooni tase 2): see on kvaliteedi ja jõudluse jaoks kriitiline erinevus. Võrreldes baastasemega (PSL1), nõuab PSL2 rangemaid nõudeid:

-Kindlam keemia: piirangud sellistele elementidele nagu süsinik, fosfor ja väävel on rangemad, mis parandab oluliselt keevitatavust ja sitkust

-Juhtitavad mehaanilised omadused: Erinevalt PSL1-st määrab PSL2 nii amiinimum ja maksimumvoolavuse ja tõmbetugevuse piir, tagades prognoositavuse ja vältides liiga rabedaid või liiga pehmeid materjale -1.

-Kohustuslik testimine: PSL2 nõuab olulisi teste, mis on PSL1 jaoks valikulised, eelkõigeCharpy V{0}}notch (CVN) löögitestidmurdumiskindluse tagamiseks, eriti madalatel temperatuuridel. Samuti kehtestab see maksimaalse kõvaduse piiri, mis on ülioluline sulfiidi pingelõhenemise (SSC) vastupidavuse tagamiseks hapu teenuse puhul.

-Suurem jälgitavus ja mittepurustav{1}}testimine (NDT): PSL2-l on kohustuslik jälgitavus ja rangemad NDT nõuded.

Element	X52 PSL2 (max %)	X52 PSL1 (max %)	Key Insight PSL2 jaoks
Süsinik (C)	0.24 -1-9	0.28	Madalam C=parem keevitatavus (väiksem kõvenemine HAZ-is).
Mangaan (Mn)	1.40 -1-9	1.4	Aitab kaasa tugevusele.
Fosfor (P)	0.025 -1-9	0.03	Madalam P parandab sitkust.
Väävel (S)	0.015 -1-9	0.03	Madalam S parandab elastsust ja vastupidavust vesinikust põhjustatud pragunemisele (HIC).
CE (IIW) max	0.43 -1-9	Määratlemata	süsiniku ekvivalent; keevitatavuse põhiindeks. Madalam on parem.
Pcm max	0.25 -1-9	Määratlemata	Veel üks, täpsem keevitatavuse indeks madala süsinikusisaldusega{0}}teraste jaoks.

Mehaanilised omadused
PSL2-s määratud maksimumid tagavad, et materjal ei ole üle-konstrueeritud viisil, mis muudab selle ohtlikuks (nt liiga rabe).
Kinnisvara	X52 PSL2	X52 PSL1	Key Insight PSL2 jaoks
Saagi tugevus	359 - 531 MPa (52 - 77 ksi)	359 MPa min	Kontrollitud ulatus tagab prognoositava jõudluse.
Tõmbetugevus	455 - 760 MPa (66 - 110 ksi)	455 MPa min	Kontrollitud ulatus on disaini ja ohutuse jaoks ülioluline.
Saagise/tõmbe suhe	0,93 max	Määratlemata	Hoiab ära materjali ebapiisava elastsuse enne purunemist.
Charpy mõju	Kohustuslik (nt 27 J min 0 kraadi juures, kui OD on väiksem või võrdne 508 mm)	Pole nõutav	Garanteerib vastupidavuse, eriti madalal{0}}temperatuuril töödel.
Kõvadus (maksimaalne)	250 HV (hapu teenuse puhul madalam)	Määratlemata	Kriitiline vastupidavuse jaoks SSC-le niiskes H2S keskkonnas.
